مواصفات وفق ISO وDIN. منشورة في الكتالوج.
خصائص المادة الخام لمنتجات VALA PPR-C كما وردت في الكتالوج الفني 2026.
| الخاصية | طريقة الاختبار | القيمة |
|---|---|---|
| الكثافة عند +23°م | ISO 1183 | 0.90–0.91 g/cm³ |
| معدل تدفق المنصهر MFR 190°م / 5 كغ | ISO 1133 | 0.4–0.6 g/10 min |
| إجهاد الخضوع | ISO 527 | 23–28 MPa |
| الاستطالة عند الخضوع | ISO 527 | >10 % |
| معامل الشد (القاطع) | ISO 527 | 850 MPa |
| مقاومة صدمة Charpy المثلومة عند +23°م | ISO 179/1eA | 22 kJ/m² |
| درجة حرارة التليّن Vicat VST/A50 | ISO 306 | 132 °C |
| درجة حرارة انحراف الحرارة HDT A / HDT B | ISO 75/1+2 | 49 / 70 °C |
المصدر: الكتالوج الفني VALA Pipes 2026، الصفحة 5 — خصائص المادة الخام (PPR-C).
المادة الخام بكر بنسبة 100% ومستوردة من كوريا والولايات المتحدة والمملكة العربية السعودية. تُجرى اختبارات جودة منتظمة في مختبرنا.
مادة خام معتمدة من WRAS: مادة PPR الخام الخضراء المستخدمة في أنابيب ووصلات PPR لدينا صالحة للتلامس مع مياه الشرب (BS 6920-1:2014)، للمياه حتى 85 °م.
من باب المصنع إلى باب الحاوية.

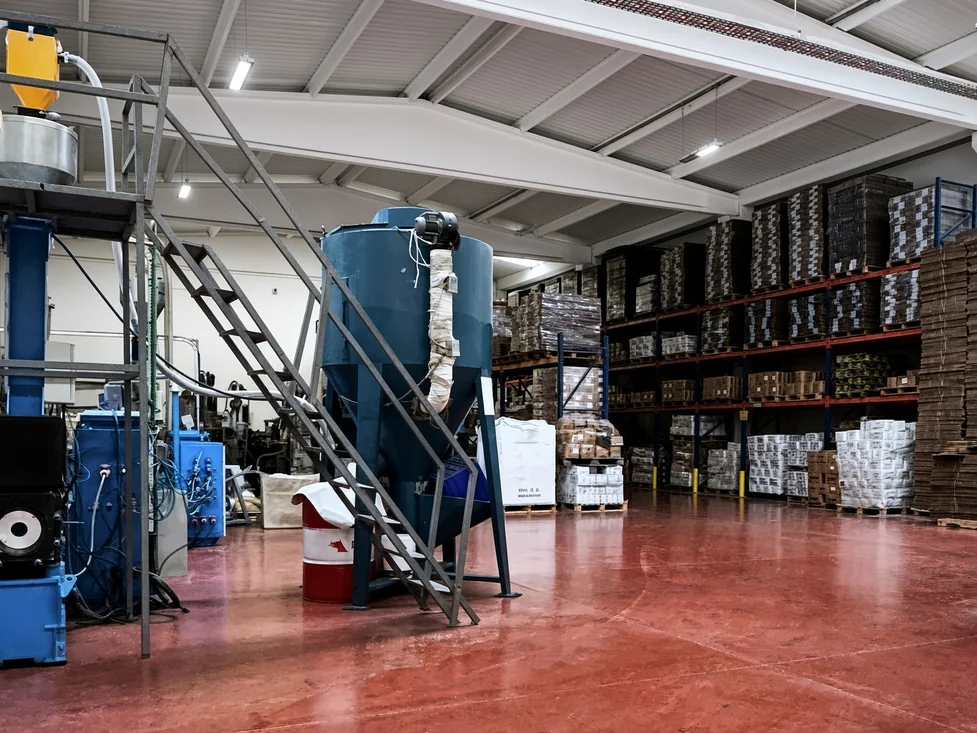

استلام المواد الخام

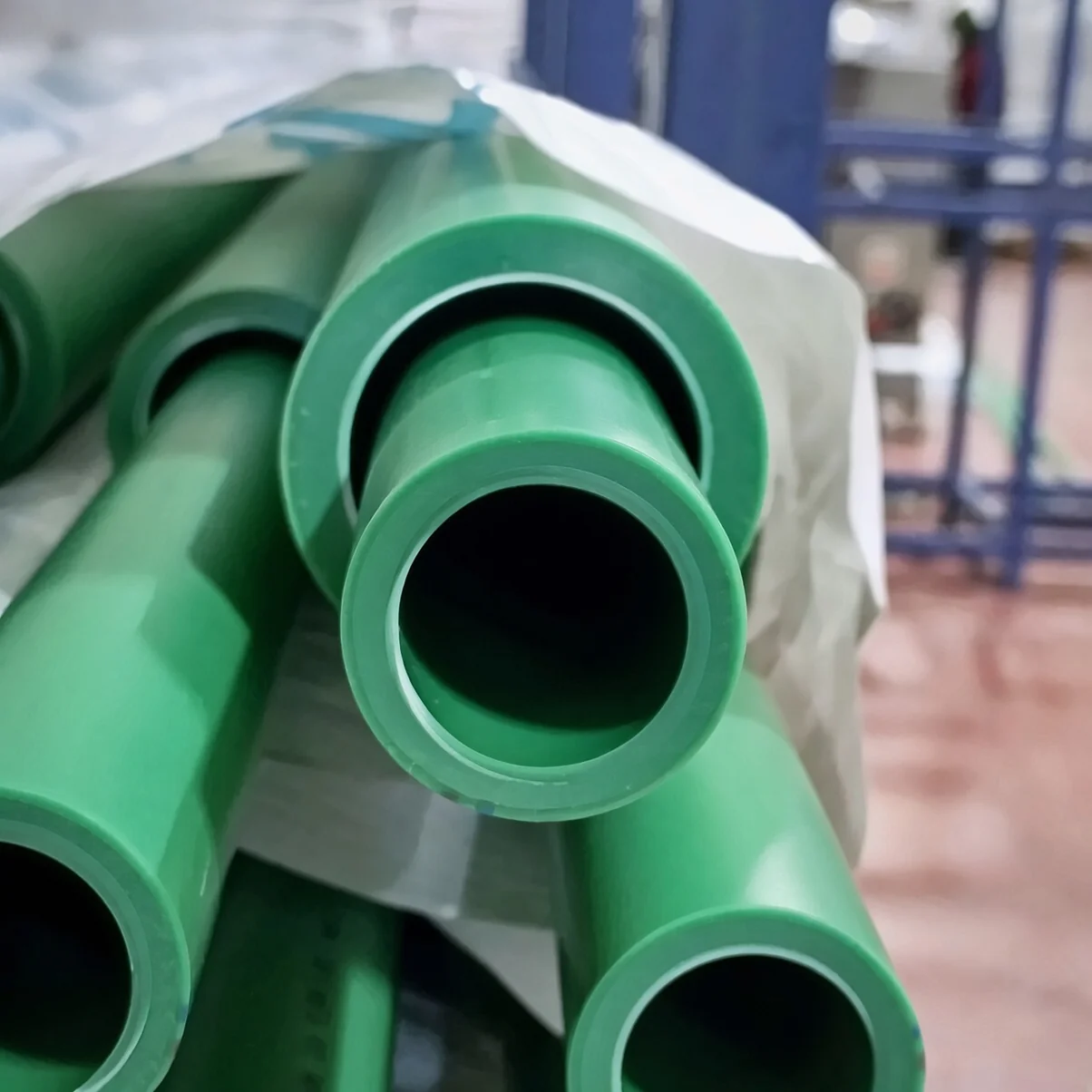

البولي بروبيلين العشوائي المشترك (PPR-C) المستورد من كوريا والولايات المتحدة والسعودية — مادة بكر 100%.
الكثافة ISO 1183 · مؤشر الانصهار ISO 1133

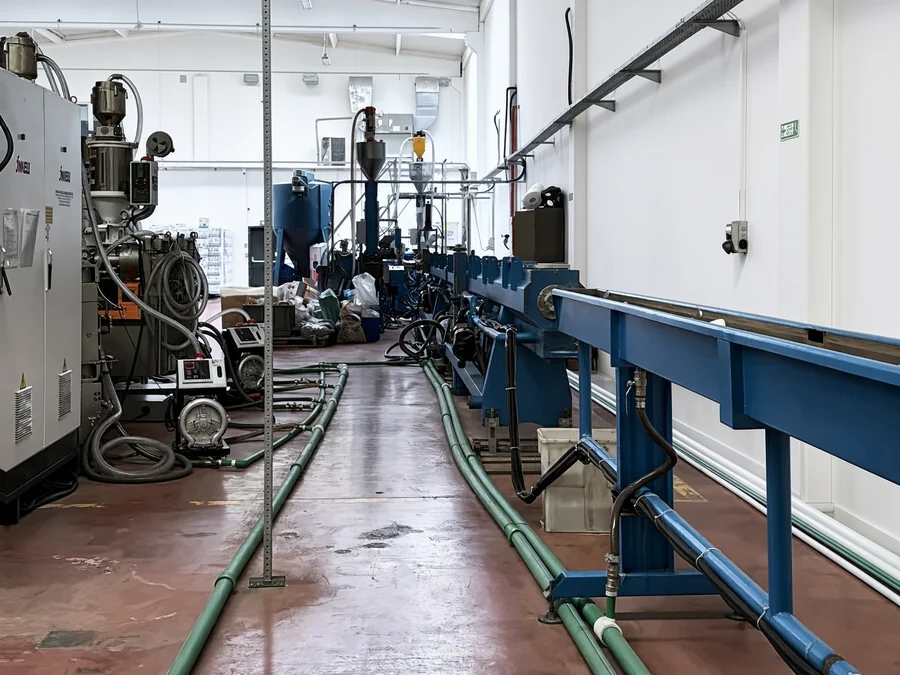

البثق والتشكيل
إنتاج مستمر في منشأتنا في تشيركيزكوي. أقطار Ø20 – 110 مم عبر فئات PN16 / PN20 / PN25 — عائلات منتجات PPR-C تشمل المركّب المقوّى بالألياف وسلسلة Blue Fusion.
معايير TSE / DIN
التغليف
كراتين قياسية Box Type 1 (0.021 م³) أو Box Type 2 (0.032 م³).
Box Type 1 · Box Type 2
الشحن
من حاويات 20 DC 33.3 م³ · 40 DC 66.9 م³ · 40 HC 76 م³ إلى شاحنات Optima بحجم 87 م³ — جميع أنواع التحميل. شحن مباشر من المصنّع إلى الموزّع، نشط في أكثر من 40 دولة. يُشحن من مصنعنا في تشيركيزكوي، تركيا.
حاوية / Tilt / Jumbo / Optima
أزمنة اللحام
حرارة اللحام 260 °م ±10 °م. الأزمنة: تسخين / تجميع أقصى / تبريد كامل. تحقق دائمًا من معايرة الجهاز.
| القطر الخارجي (مم) | زمن التسخين | أقصى زمن للتجميع | زمن التبريد الكامل |
|---|---|---|---|
| Ø16 | 5 s | 4 s | 2 min |
| Ø20 | 5 s | 4 s | 2 min |
| Ø25 | 7 s | 4 s | 2 min |
| Ø32 | 8 s | 6 s | 4 min |
| Ø40 | 12 s | 6 s | 4 min |
| Ø50 | 18 s | 6 s | 4 min |
| Ø63 | 24 s | 8 s | 6 min |
| Ø75 | 30 s | 10 s | 8 min |
لا يتحمل الوصل الضغط إلا بعد التبريد التام. حافظ على القوة المحورية أثناء التجميع، وثَبِّت أثناء التبريد.
